貨叉前移式電動叉車CQDH15C
高效，安全設計：
交流電機，無需更換碳刷；
具有良好的坡道氣動性能；
采用液壓轉向系統，裝箱靈活輕便；
安裝可調節扶手，適應不同身高的駕駛員；
多功能顯示儀表具有電量顯示、故障代碼顯示、工作時間累積顯示和快慢速顯示；
側面電瓶蓋可全部打開，電瓶可從側面拉出，有利電瓶的互換和維修；
避震裝置，降低噪音；
內置式卸荷閥保護車子不超載使用，提高車子的可靠性；
腳踏安全開關（人離開，車子就會自動熄火）；
緊急斷電開關；
無級變速和控制再生制動。
結構優化設計：
低重心設計，具有很好的穩定性；
驅動橋和車架采用鉸接結構連接，運行平穩，無顛簸沖擊；
立式驅動輪，使用整個驅動單元回轉半徑小，同時易于輪子的更換維修；
電機具有良好的防塵、防水效果，是的制動器和電機更加經久耐用，可靠性得以提高；
貨叉伸縮采用電控和液壓可聯合控制，速度可調節，平穩無沖擊；
堅固的進口門架。
易維護設計：
低電壓保護系統，延長電瓶的使用壽命；
CANbus技術簡化了線路，易于維護；
轉動軸上加有潤滑油和襯套，方便用戶更好的維護；
后蓋方便裝卸，對部件（多路閥、油管、加速器、電控等）可進行方便的維護和調節；
可選配：
雙剪前伸臂

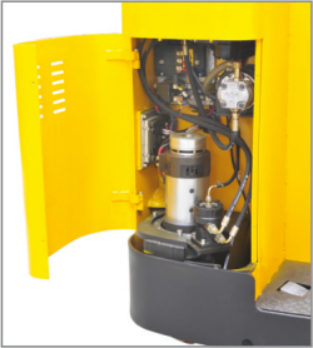

垂直放置的驅動電機采用CANbus技術大大簡化了線路，使維護方便，增加了可靠性。

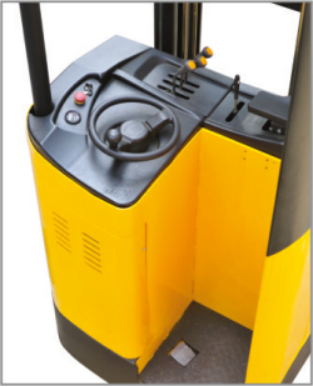

寬敞的駕駛室?guī)в惺痔崾綌嚯婇_關，多功能顯示儀表具有電量顯示、工作時間累計顯示?、故障代碼顯示等。

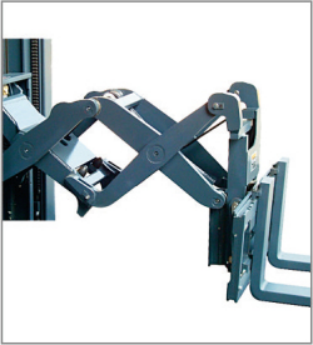

雙剪式貨叉可供選配

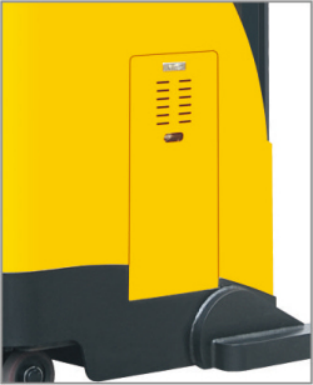

電瓶可從左右側面拉出，便于更換。
產品介紹
技術參數
CQDH15C（雙級門架） | CQDH15C（三級門架） | ||||||||||
驅動方式 | 電動 | 電動 | |||||||||
駕駛方式 | 站駕式 | 站駕式 | |||||||||
額定載荷 | Q（kg） | 1500 | 1500 | ||||||||
載荷中心距 | c(mm) | 500 | 500 | ||||||||
前懸距 | x(mm) | 334 | 309 | ||||||||
軸距 | Y(mm) | 1435 | 1435 | ||||||||
自重（含蓄電池） | kg | 2450 | 2500 | 2560 | 2700 | 2800 | 2900 | ||||
輪子 | 聚氨酯 | 聚氨酯 | |||||||||
輪子尺寸，前輪 | mm | 280×100+160×60×2 | 280×100+160×60×2 | ||||||||
輪子尺寸，后輪 | mm | 125×82×4 | 125×82×4 | ||||||||
輪，前后數量 | 1× +2/4 | 1× +2/4 | |||||||||
前輪輪距 | b10(mm) | 673 | 673 | ||||||||
后輪輪距 | b11(mm) | 1164 | 1164 | ||||||||
門架/貨叉—前/后傾角 | α,β(°) | 2/5 | 2/5 | ||||||||
門架縮回時高度 | h1(mm) | 2125 | 2375 | 2625 | 2185 | 2345 | 2505 | 2675 | 2840 | ||
自由提升高度 | h2(mm) | 1575 | 1700 | 1825 | 2000 | 2125 | |||||
起升高度 | h3(mm) | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | ||
作業時門架最大高度 | h4(mm) | 3881 | 4381 | 4881 | 5381 | 5881 | 6381 | 6881 | 7381 | ||
總體長度 | l1(mm) | 2409 | 2435 | ||||||||
叉面長度 | l2(mm) | 1339 | 1365 | ||||||||
車體寬度 | b1/b2(mm) | 1310/1040 | 1310-1040/1040 | ||||||||
貨叉尺寸 | s/e/l(mm) | 35×100×1070 | 35×100×1070 | ||||||||
前移距離 | l4(mm) | 500 | 500 | ||||||||
軸距中心離地間隙 | m2(mm) | 40 | 40 | ||||||||
通道寬度，托盤1000×1200（1200跨貨叉放置） | Ast(mm) | 2814 | 2839 | ||||||||
通道寬度，托盤800×1200（1200沿貨叉放置） | Ast(mm) | 2871 | 2902 | ||||||||
轉彎半徑 | Wa(mm) | 1718 | 1718 | ||||||||
行駛速度，滿載/空載 | km/h | 6.5/7 | 6.5/7 | ||||||||
提升速度，滿載/空載 | m/s | 0.135/0.16 | 0.135/0.16 | ||||||||
下降速度，滿載/空載 | m/s | 0.15/0.12 | 0.15/0.12 | ||||||||
最大爬坡能力，滿載/空載 | % | 5/12 | 5/12 | ||||||||
行車制動 | 電磁制動 | 電磁制動 | |||||||||
驅動電機功率 | kw | 2.2（交流） | 2.2（交流） | ||||||||
提升電機功率 | kw | 4.5 | 4.5 | ||||||||
蓄電池電壓/額定容量 | V/Ah | 24/420（560） | 24/420（560） | ||||||||
蓄電池重量 | kg | 340（425） | 340（425） | ||||||||
蓄電池尺寸（長×寬×高） | 780×335×620 | 780×335×620 | |||||||||
駕駛員耳邊噪音等級符合DIN12053 | dB(A) | 75 | 75 | ||||||||
