前移式防爆叉車CQD20Ex

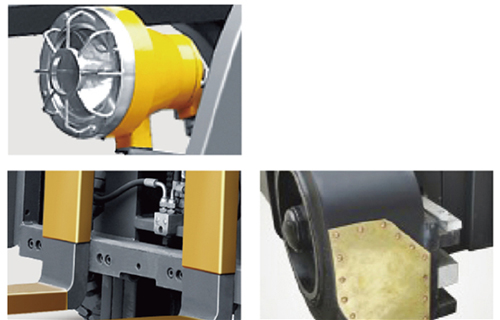

防爆可靠性高、低噪音、無污染、動力強勁、操作簡便、舒適安全、轉向輕便靈活、維護保養方便
·
CQD20Ex 型系列前移式蓄電池防爆叉車，采用蓄電池為動力源，以直流或交流電機為動力，通過齒輪傳動驅動車輛行走。貨叉的起升靠交流或直流電機和液壓傳動，推動油缸上下運動來起升貨物。門架或貨叉可以前后傾斜，也可以前后移動，使操作更加靈活方便，本車具有靈活輕便、效率高、運行平穩、操作簡捷方便、安全可靠噪音小、無污染等特點。該車采用48V大容量電瓶，大大延伸了單次充電后使用的時間。主要用于石油、化工、軍工、造紙、醫藥、軍火倉庫和危險品倉庫等存在爆炸性物品的危險場所。
型號 | CQD20Ex | |
驅動方式 | 電動防爆 | |
駕駛方式 | 坐駕 | |
核定載荷 | Q(kg) | 2000 |
載荷中心距 | c(mm) | 600 |
前懸距 | x(mm) | 380 |
輪距 | y(mm) | 1466 |
自重 | kg | 3820 |
軸負載，空載時前/后軸 | kg | 2410/1410 |
軸負載，貨叉前移—負載前/后軸 | kg | 710/5110 |
軸負載，貨叉收回—負載前/后軸 | kg | 2120/3700 |
輪子 | 橡膠 | |
輪子尺寸，前輪 | 406×152 | |
輪子尺寸，后輪 | 406×152 | |
輪胎數-前輪/后輪（X=驅動輪） | 1×/2 | |
后輪輪距 | b11m) | 1080 |
門架/貨叉—前/后傾角 | α、β(°) | 2.2 |
門架縮回高度 | h1(mm) | 2240/2490/2740/2240/2740/3190 |
自由提升高度 | h2(mm) | 0/0/0/1700/2100/2500 |
起升高度 | h3(mm) | 3000/3500/4500/5000/6200/7400 |
作業時門架最大高度 | h4(mm) | 3800/4300/4800/5800/7000/8200 |
護頂架高度（駕駛室） | h6(mm) | 2200 |
座椅高度 | h7(mm) | 1068 |
輪幅高度 | h8(mm) | 420 |
總體長度 | l1(mm) | 2380 |
叉面長度 | l2(mm) | 1310 |
車體寬度 | b1 b2(mm) | 1378/1260 |
貨叉尺寸 | s/e/l(mm) | 50/100/1070 |
貨叉架型式 | 2A | |
叉架寬度 | b3 (mm) | 928 |
貨叉外寬 | b5（mm） | 680 |
支腿內側寬度 | b4(mm) | 900 |
前移距離 | l4(mm) | 600 |
軸距中心離地間隙 | m2(mm) | 80 |
通道寬度—托盤1000×1200（1200跨貨叉放置） | Ast（mm） | 2880 |
通道寬度—托盤800×1200（1200沿貨叉放置） | Ast（mm） | 2930 |
轉彎半徑 | Wa(mm) | 1820 |
車體長度 | l7(mm) | 1950 |
行駛速度，滿載/空載 | Km/h | 8/8.3 |
提升速度，滿載/空載 | m/s | 0.19/0.2 |
下降速度，滿載/空載 | m/s | 0.5/0.4 |
前移速度，滿載/空載 | m/s | 0.1 |
爬坡能力，裝載/空載 | % | 10 |
最大爬坡能力，滿載/空載 | % | 10 |
加速時間，滿載/空載 | s | 5 |
行車制動 | 液壓制動 | |
驅動電機功率 | kw | 5 |
提升電機功率 | kw | 8.2 |
蓄電池標準 | GB/T7403 | |
蓄電池電壓/額定容量 | V/Ah | 48/510 |
蓄電池重量 | kg | 900 |
蓄電池尺寸（長×寬×高） | mm | 1257×512×720 |
驅動控制方式 | AC/DC | |
工作壓力 | bar | 160 |
流量 | l/min | 15 |
駕駛員耳邊噪音等級DIN12053 | dB(A) | 70 |
